【製作記】宇宙戦艦ヤマト２２０２をつくる 第２３号
Posted On
7月 4, 2019
at 12:00 am
by 機械好きな博士 / No Comments
|
 宇宙戦艦ヤマト２２０２をつくる
 第２３号／１１０号 ＜ あと８７号で完成！ ＞
 ２０１９年７月３日（水曜日）
 アシェット・コレクション・ジャパン株式会社
|
１．
|
０２３－０１（コネクター） |
１個
|
|
２．
|
０２３－０２（コネクター） |
１個
|
|
３．
|
０２３－０３（ＬＥＤユニット） |
１個
|
|
４．
|
０２３－０４（ケーブル） |
１個
|
|
５．
|
０２３－０５（シール） |
１個
|
|
６．
|
０２３－０６（固定プレート） |
１個
|
|
７．
|
０２３－０７（光ファイバー） |
１個
|
|
８．
|
０２３－０８（固定用部品） |
１個
|
|
９．
|
０２３－０９（固定用部品） |
１個
|
|
１０．
|
０２３－１０（ナット） |
２個＋予備１
|
|
１１．
|
０２３－１１（ネジ） |
２個＋予備１
|
|
１２．
|
０２３－１２（ネジ） |
２個＋予備１
|
|
１３．
|
０２３－１３（ネジ） |
３個＋予備１
|
|
|
|

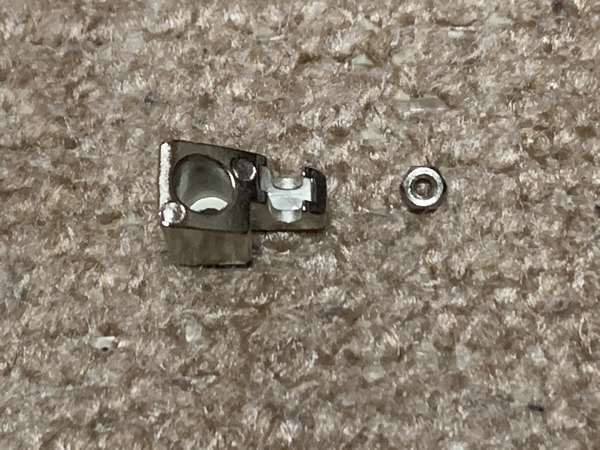

●コネクター（０２３－０１）
●ネット（０２３－１０）
を用意します。 |
|
|
|
コネクターにナットを取り付けます。 |
|
|
|
●第２２号で製作中の船体パネル（左２）
●製作中のコネクター
●ネジ（０２３－１１）
を用意します。 |
|
|
|
第２２号で製作中の船体パネル（左２）に製作中のコネクターをネジで取り付けます。 |
|
|
|
●コネクター（０２３－０２）
●ネット（０２３－１０）
を用意します。 |
|
|
|
コネクターにナットを取り付けます。 |
|
|
|
●製作中の船体パネル（左２）
●製作中のコネクター
●ネジ（０２３－１１）
を用意します。 |
|
|
|
製作中の船体パネル（左２）に製作中のコネクターをネジで取り付けます。 |
|
|
|
●第２２号で製作中の艦首パネル
●製作中の船体パネル（左２）
●ネジ（０２３－１２） |
|
|
|
第２２号で製作中の艦首パネルに製作中の船体パネル（左２）をネジで取り付けます。 |
|
|
|

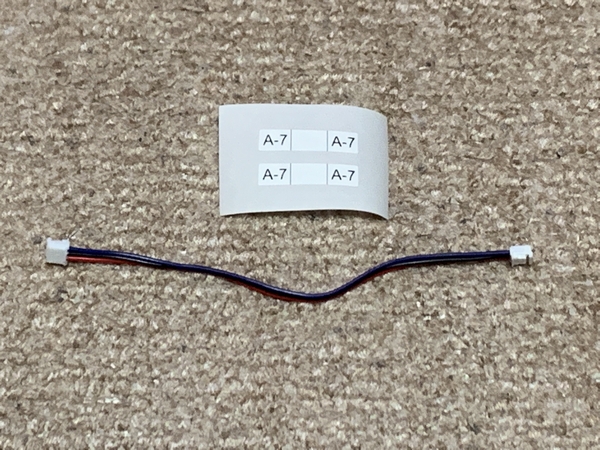

●ケーブル（０２３－０４）
●シール（０２３－０５）
を用意します。 |
|
|
|
ケーブルの先端から１．５ｃｍのところにシールを貼ります。 |
|
|
|
●ＬＥＤユニット（０２３－０３）
●製作中のケーブル
を用意します。 |
|
|
|
ＬＥＤユニットに製作中のケーブルを取り付けます。 |
|
|
|
●製作中のＬＥＤユニット
●固定プレート（０２３－０６）
●ネジ（０２３－１３）
を用意します。 |
|
|
|
製作中のＬＥＤユニットに固定プレートをネジで取り付けます。 |
|
|
|
●第２１号で製作中の甲板
●製作中のＬＥＤユニット
●ネジ（０２３－１３）
を用意します。 |
|
|
|
第２１号で製作中の甲板に製作中のＬＥＤユニットをネジで取り付けます。 |
|
|
|
●製作中の甲板
●固定用部品（０２３－０８）
を用意します。 |
|
|
|
製作中の甲板の光ファイバー（００８－０１）に固定用部品を取り付けます。 |
|
|
|
●製作中の甲板
●光ファイバー（０２３－０７）
を用意します。 |
|
|
|
製作中の甲板の光ファイバーに取り付けた固定用部品に光ファイバーを取り付けます。 |
|
|
|
●製作中の甲板
●固定用部品（０２３－０９）
を用意します。 |
|
|
|
製作中の甲板の光ファイバーに取り付けた固定用部品に固定用部品を取り付けます。 |
|
|
|
固定用部品からはみ出た光ファイバーを切断します。 |
|
|
|
先保、製作中の甲板の固定用部品を製作中の甲板のＬＥＤユニットに取り付けます。 |
|
|
|
製作中の甲板の光ファイバー（０１１－０５）をＬＥＤユニット固定プレートの前部の枠に通します。 |
|
|
|
●製作中の甲板
●固定用部品（０２３－０８）
を用意します。 |
|
|
|
製作中の甲板の光ファイバー（０１１－０５）と光ファイバー（００８－０１）に固定用部品を取り付けます。 |
|
|
|

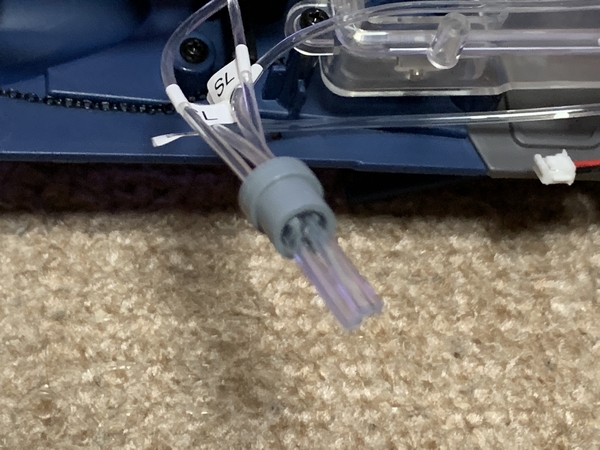

●製作中の甲板
●固定用部品（０２３－０９）
を用意します。 |
|
|
|
製作中の甲板の光ファイバーに取り付けた固定用部品に固定用部品を取り付けます。 |
|
|
|
固定用部品からはみ出た光ファイバーを切断します。 |
|
|
|
製作中の甲板の固定用部品を製作中の甲板のＬＥＤユニットに取り付けます。 |
|
|
|
●製作中の甲板
●固定用部品（０２３－０８）
を用意します。 |
|
|
|
製作中の甲板の光ファイバー（０１９－０８）と光ファイバー（０１９－０９）２本と光ファイバー（０１９－１０）に固定用部品を取り付けます。 |
|
|
|
●製作中の甲板
●固定用部品（０２３－０９）
を用意します。 |
|
|
|
製作中の甲板の光ファイバーに取り付けた固定用部品に固定用部品を取り付けます。 |
|
|
|
固定用部品からはみ出た光ファイバーを切断します。 |
|
|
|
製作中の甲板の固定用部品を製作中の甲板のＬＥＤユニットに取り付けます。 |

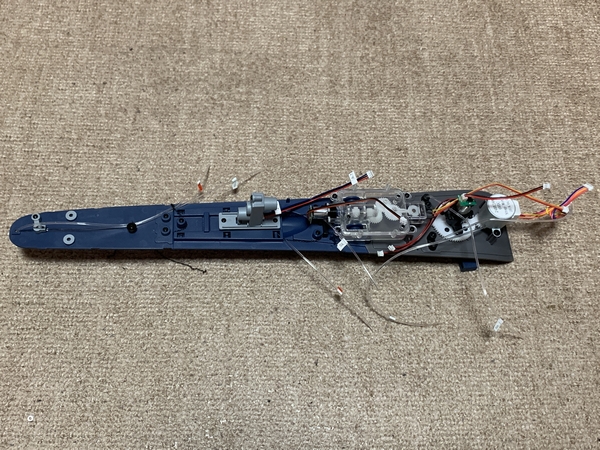

第２３号の完成品です。
初版 ２０１９年７月４日
|
